この資料は、物流センター設計の集大成である**「レイアウト例と運用イメージ」**を視覚的に解説したものです。これまで算出してきた数値が、実際の建物内でどのように配置され、機能するかをまとめています。

主要なポイントを整理して解説します。

1. 運用フローと在庫管理の原則

効率的な運用のための基本的な考え方が示されています。

• 在庫の原則: パレット（PL）保管を原則とし、自動倉庫、電動棚、固定棚を主要設備として活用します。積載方法には、1パレット1アイテムの「単載」と複数アイテムの「混載」の両方を採用します。

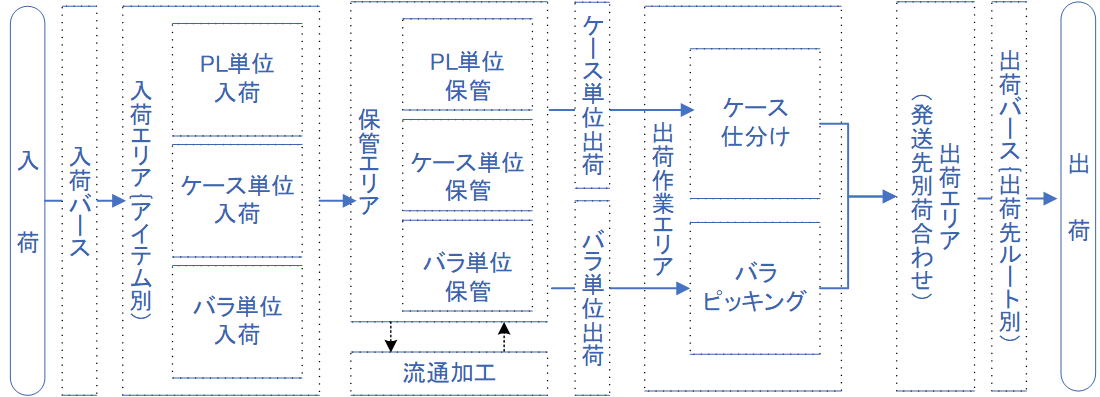

• 出荷形態別の流れ:

  • ケース出荷: 在庫エリアから直接出庫して仕分けを行い、出荷エリアへ搬送します。

  • バラ出荷: 出荷作業エリア（フロー棚・中量棚）でピッキングを行います。在庫エリアからこれらの棚へ適宜補充を行う仕組みです。

• 検品運用: 基本的には「検品レス」の運用を想定しており、特定の出荷先のみを抽出して検品することで効率化を図ります。

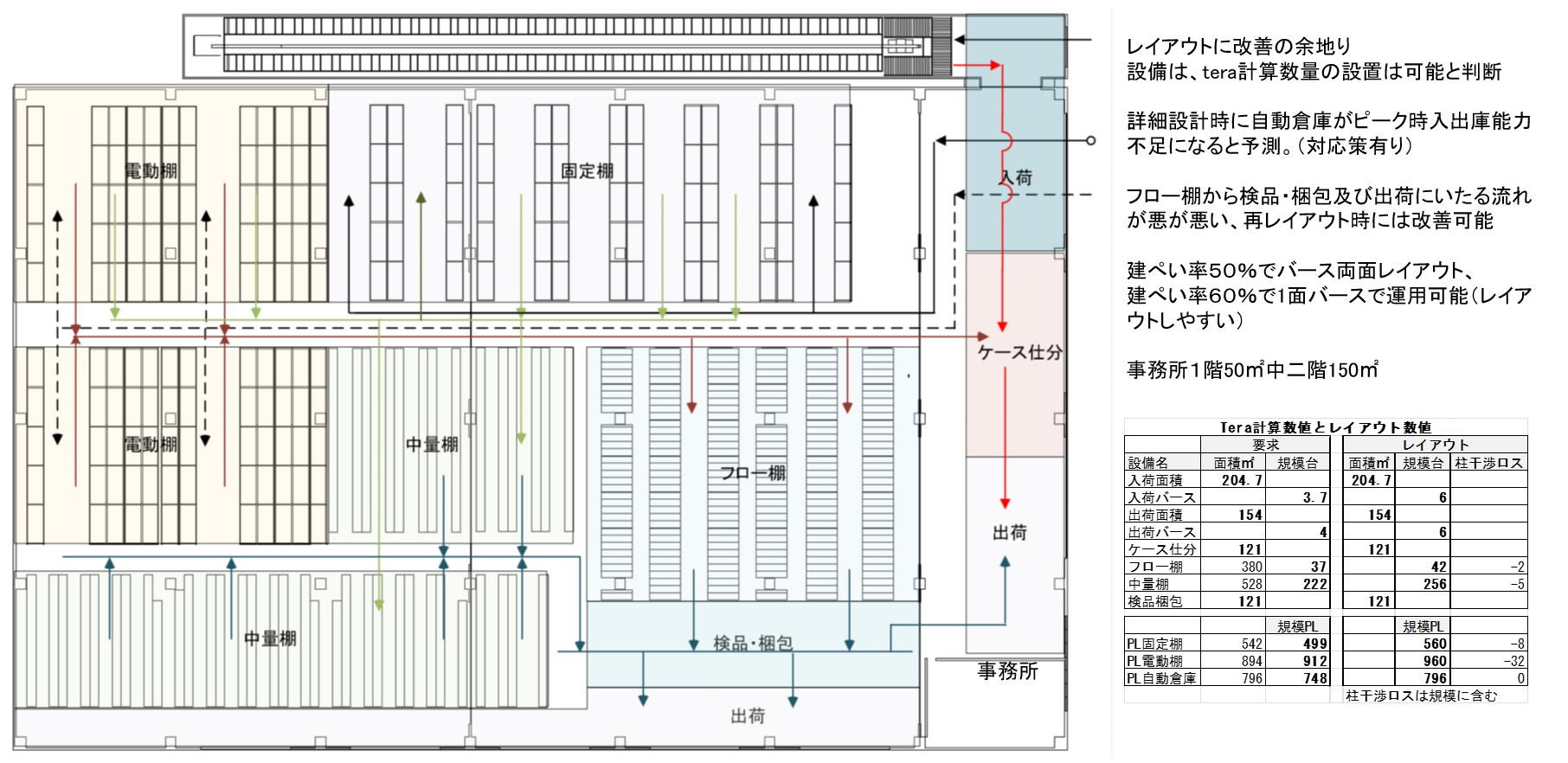

2. 空間配置の最適化（レイアウト図・3D）

算出された面積に基づき、垂直方向も含めた空間活用が提案されています。

• 事務所の配置: 事務所は1階の一部に設置するほか、デッドスペースになりやすい1階の上部（中二階）を積極的に活用します。

• 面積の目安: 例として、事務所1階に50㎡、中二階に**150㎡**を割り当てる配置が示されています。

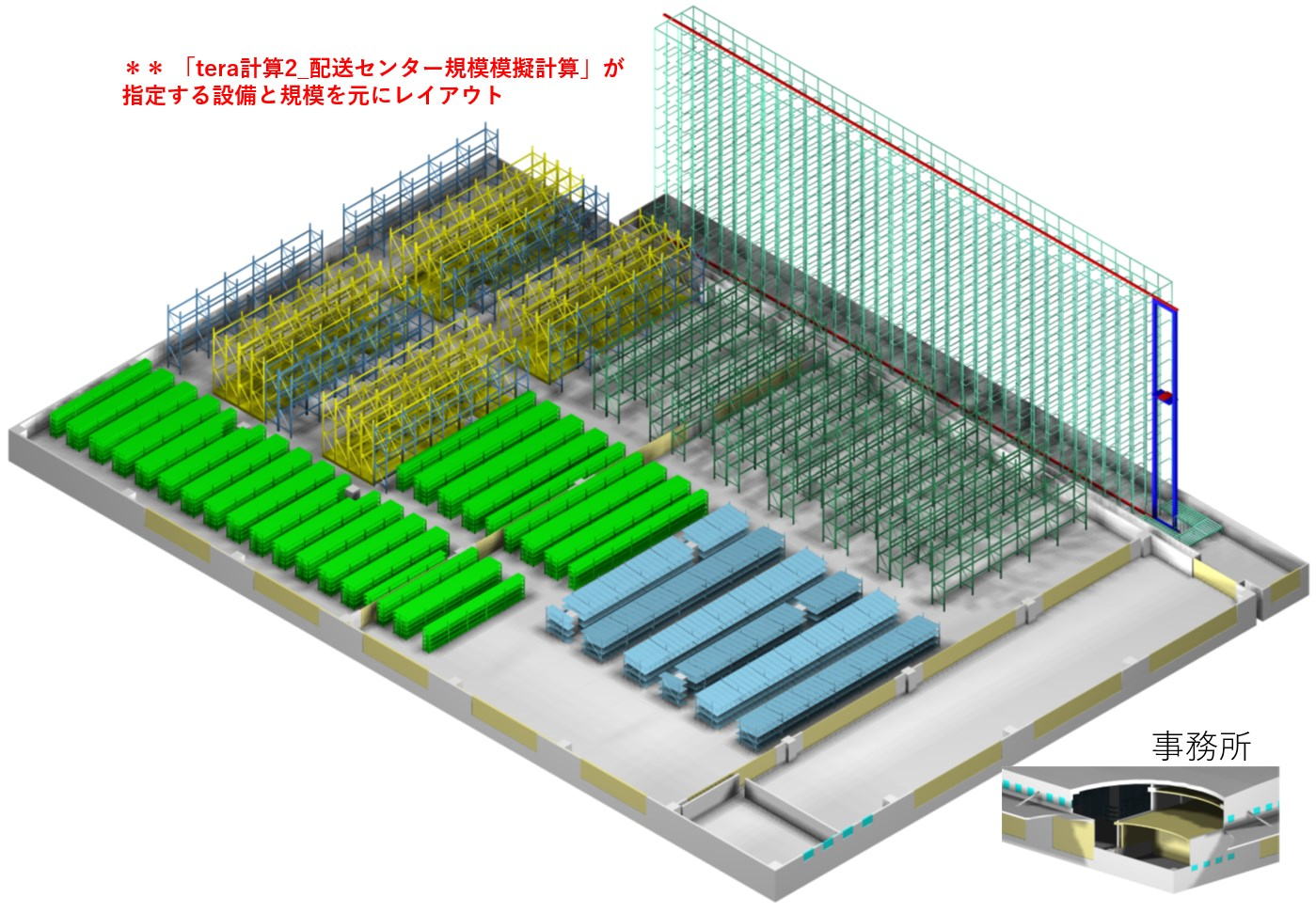

• 可視化: Tera計算2では、算出された物流機器の面積データをもとに、3Dイメージ図やレイアウト図を作成し、完成後の規模感を直感的に把握できるようにしています。

3. 作成後の評価

レイアウト図や3Dイメージを作成した後は、最終的な評価ステップ（第5項）において、動線の重なりや作業効率、法的制約への適合性を再確認します。

まとめ：配送センター規模計算のゴール

本資料をもって、出荷データから物流センターの物理的な姿を導き出す全工程が完了しました。

1. データ分析: 出荷実績から必要な在庫量と物量を特定。

2. スペース計算: 入荷・出荷・保管・作業の各面積を算出。

3. 建屋・敷地設計: 縦横比や階数、トラック導線を加味して外形を決定。

4. レイアウト化: 設備を配置し、中二階活用などを含む最終的な図面・3Dを作成。

この設計案をベースに、実際の**「マテハン機器の選定」や「建築詳細設計」、あるいは「投資対効果の最終判断」**へと進むことになります。

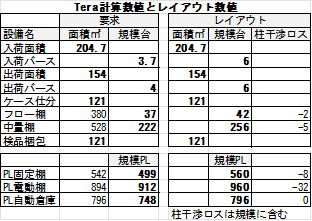

第1項 Tera計算数値
