第3節 フォーク積付通路幅

フォーク積付通路幅計算の概要

この機能は、倉庫内のレイアウト設計において、フォークリフトが荷物を積んだ状態で安全に旋回・作業できる最小通路幅を算出するものです。

基本操作

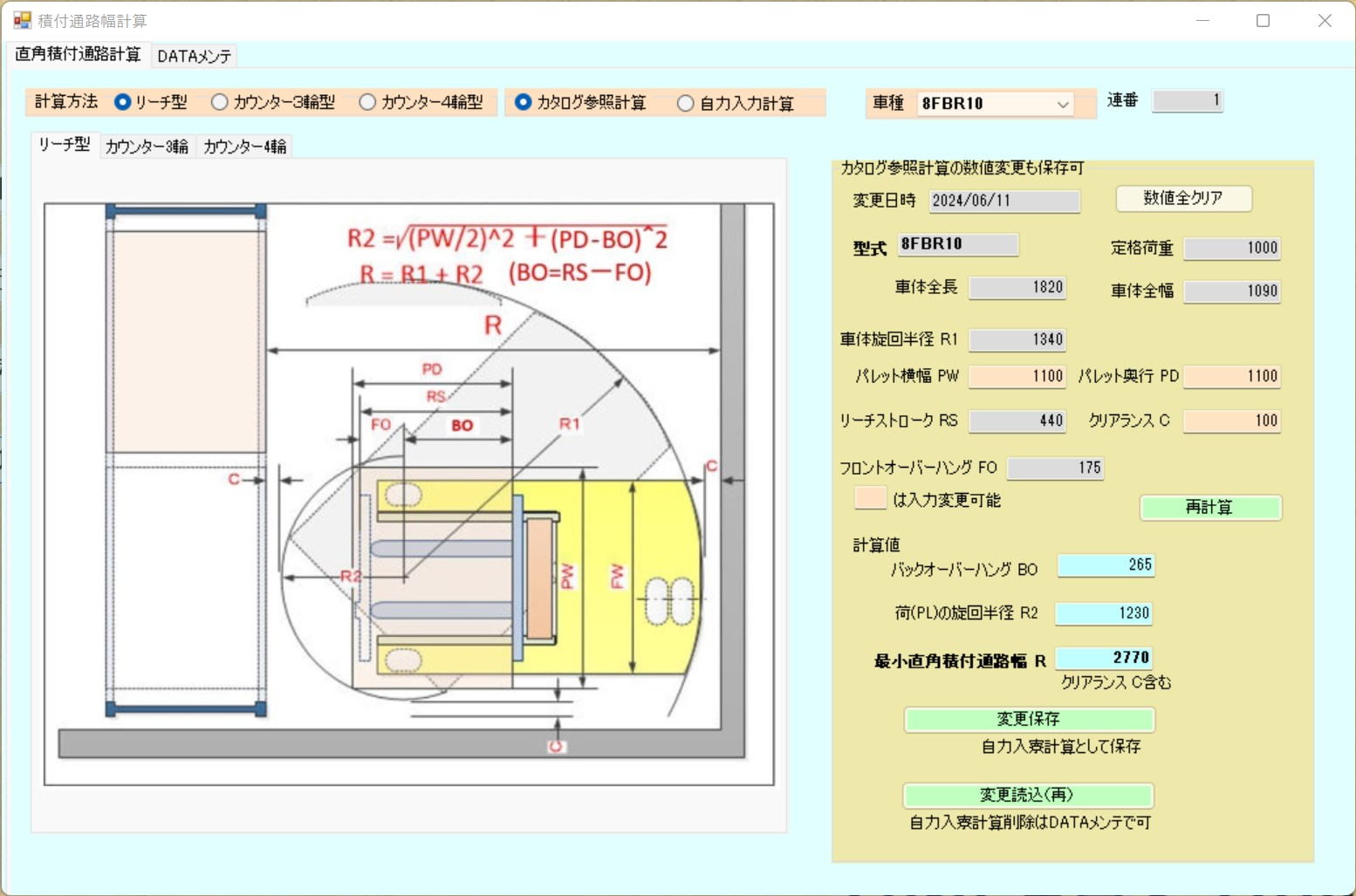

• 車種・型式の選択: 使用するフォークリフトの型式や車種を選択し、「再計算」ボタンを押すことで瞬時に通路幅が算出されます。

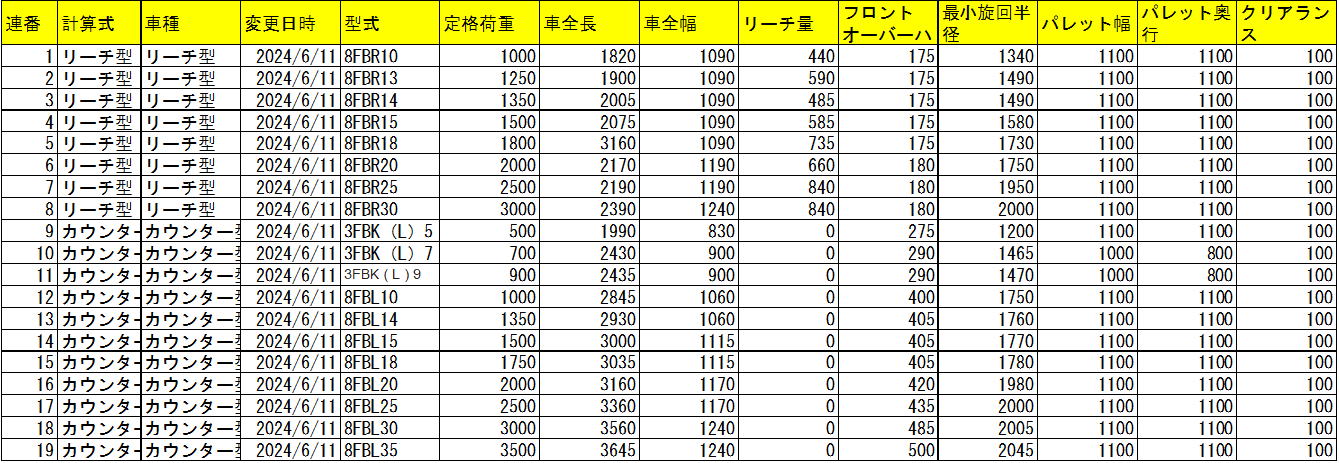

• メーカー間の互換性: 各メーカー間で型式や車種が共通していれば、算出される積付通路幅もほぼ同等となります。

積付通路幅の計算ロジック

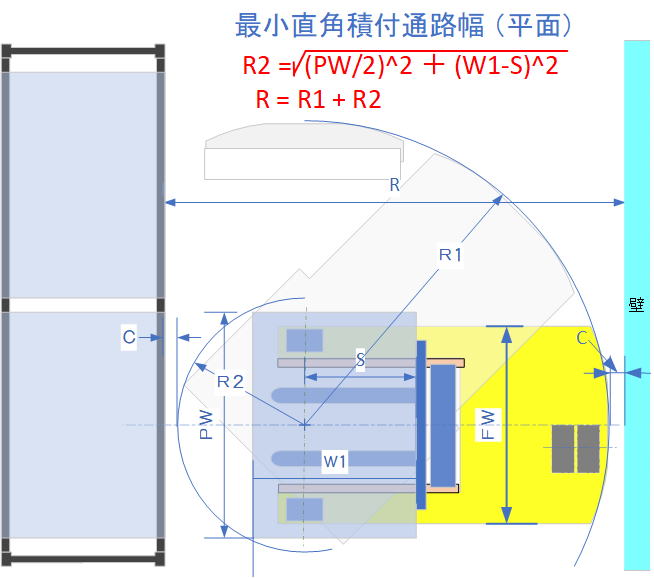

積付通路幅 $R$ は、車両の特性と荷物のサイズに基づき、以下の数式で定義されます。

• $R1$: 車両の旋回半径に関する要素。

• $R2$: 荷物を含めた外側への張り出し要素。

• $C$（クリアランス）: 安全のための余裕幅で、通常は 100mm に設定されます。

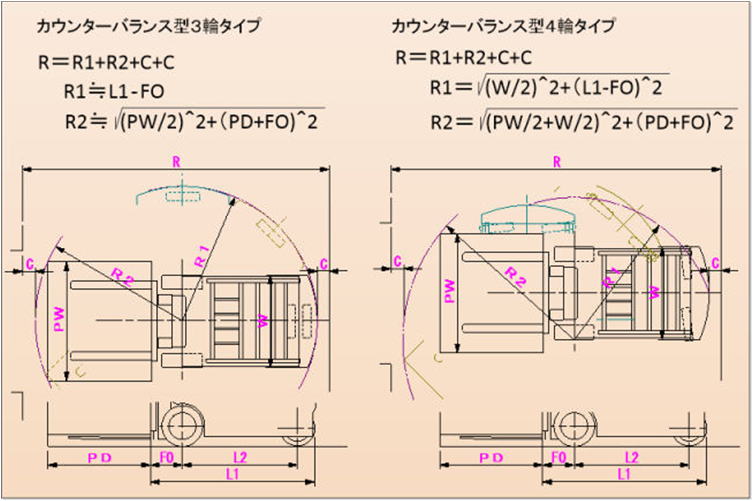

車両タイプによる旋回基点の違い

フォークリフトの構造によって旋回軸の位置が異なるため、計算においてはこれらを考慮する必要があります。

• 3輪タイプ: 前輪車軸の中心に旋回基点があります。

• 4輪タイプ: 前輪車軸の外側に旋回基点があります。

活用のメリット

• 高精度なレイアウト設計: 特定メーカーの寸法データ（フォーク寸法）に基づいたシミュレーションが可能なため、無駄のない通路設計が実現できます。

• 安全性の確保: 適切なクリアランスを含めた数値を確認することで、現場での接触事故リスクを低減します。
