パレット固定棚の配置を「棚＋荷役通路＋棚」の1セット（2列）として計算します。
格納数の計算式: セット数 × 2（列） × 連数 × 段数 × 2PL で総格納数を算出します。
設置面積の算出: Tera設定に基づき自動計算されます。設定値を変更して「計算開始（再）」ボタンを押すことで、即座に反映されます。
建築条件の考慮: 柱や壁の干渉を考慮し、理論値の 1.2倍程度 の面積を見込むのが実務的です（通常7m〜10mスパンで柱が存在するため）。
安全で効率的な運用のために、以下の標準的な寸法値が推奨されています。

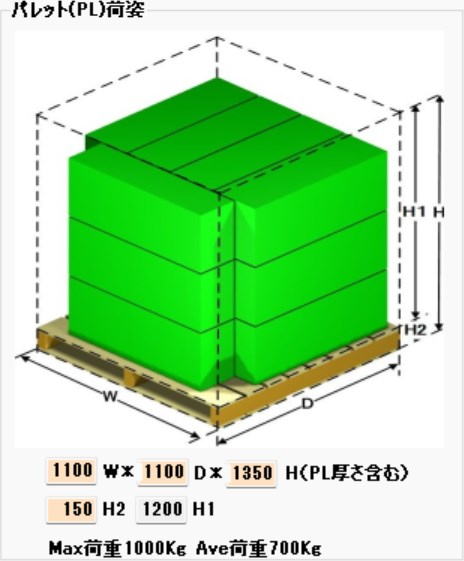

PL荷姿: 自由に変更可能ですが、全高（H）は「荷高（H1）＋ PL厚（H2）」で計算します。
クリアランス: 棚と荷の間隔、および隣接する荷との間隔は通常 100mm とします。
隣接クリアランス: 建物と棚の間隔は 200mm 設定が多く、これは地震時などの建物と棚の揺れ方の違いを考慮したものです。
床強度: 最大荷重1000kgの棚でも、建物床強度のチェック時は平均荷重 700kg として計算されるのが一般的です。

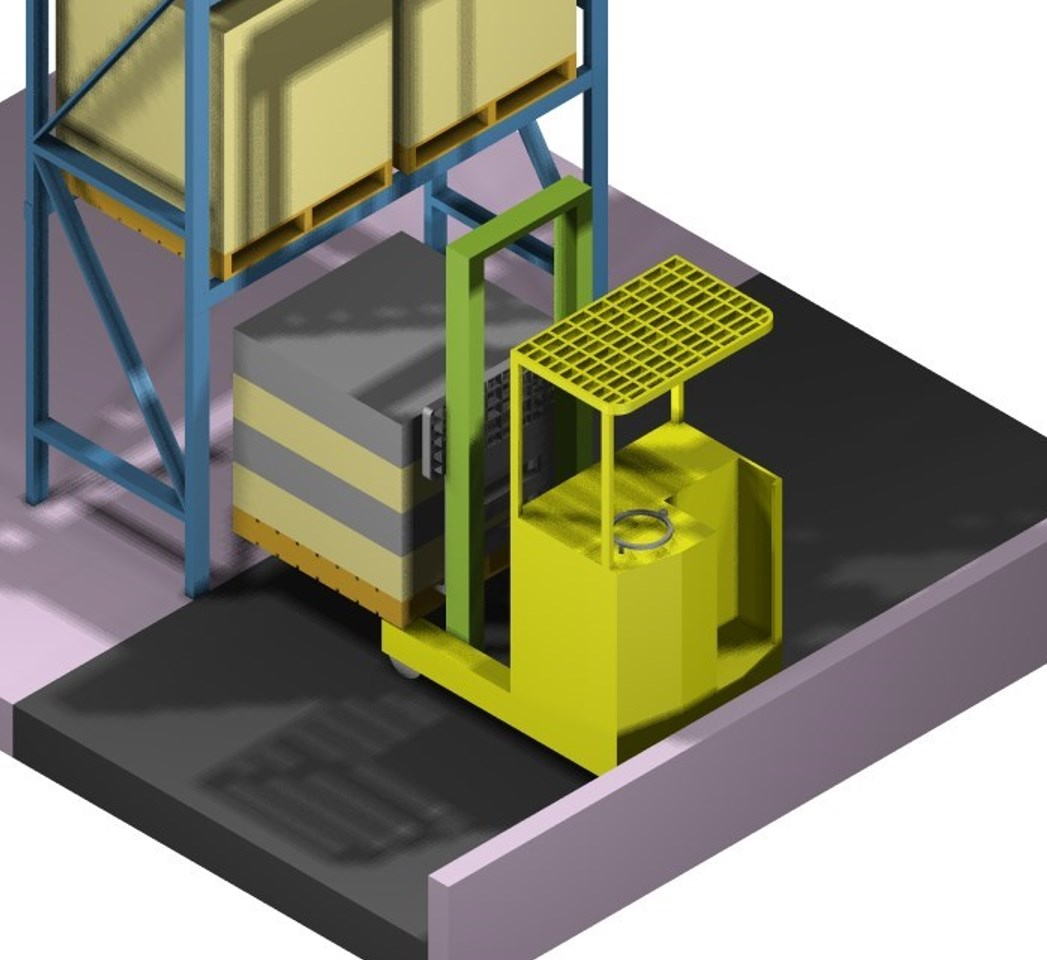

配送センターで多用される「リーチ型フォークリフト」を使用する場合、**アウトリガー（前輪部）**と棚の干渉に注意が必要です。

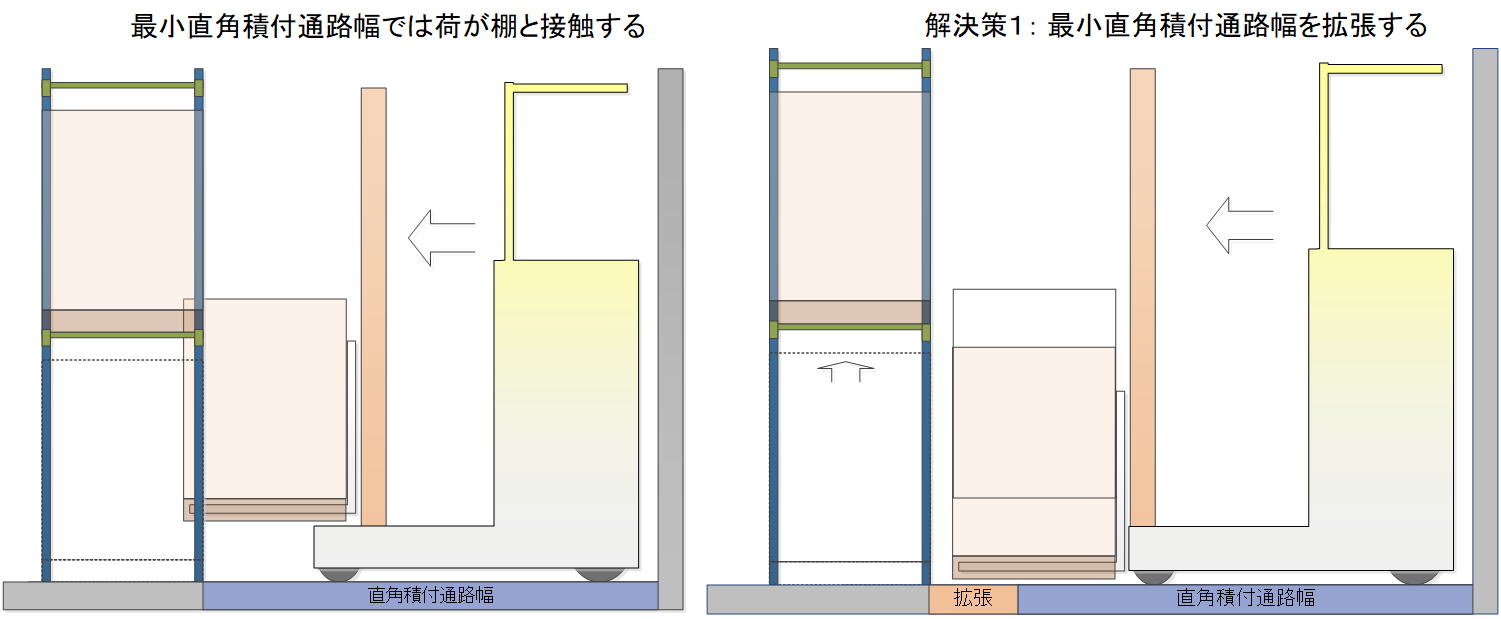

干渉問題: フォークリフトのアウトリガーにパレットを載せた状態では、パレットを押し出す前に2段目のビームにアウトリガーが接触してしまう場合があります。
揚高と荷重低減: 揚高が高くなるほどフォークリフトの積載許容荷重は低下します。最上段ビーム上面高 ＋ 200mm の揚高性能が必要です。
通路幅の拡張: パレットをアウトリガーより前に降ろせるよう、荷役通路幅を広げる。

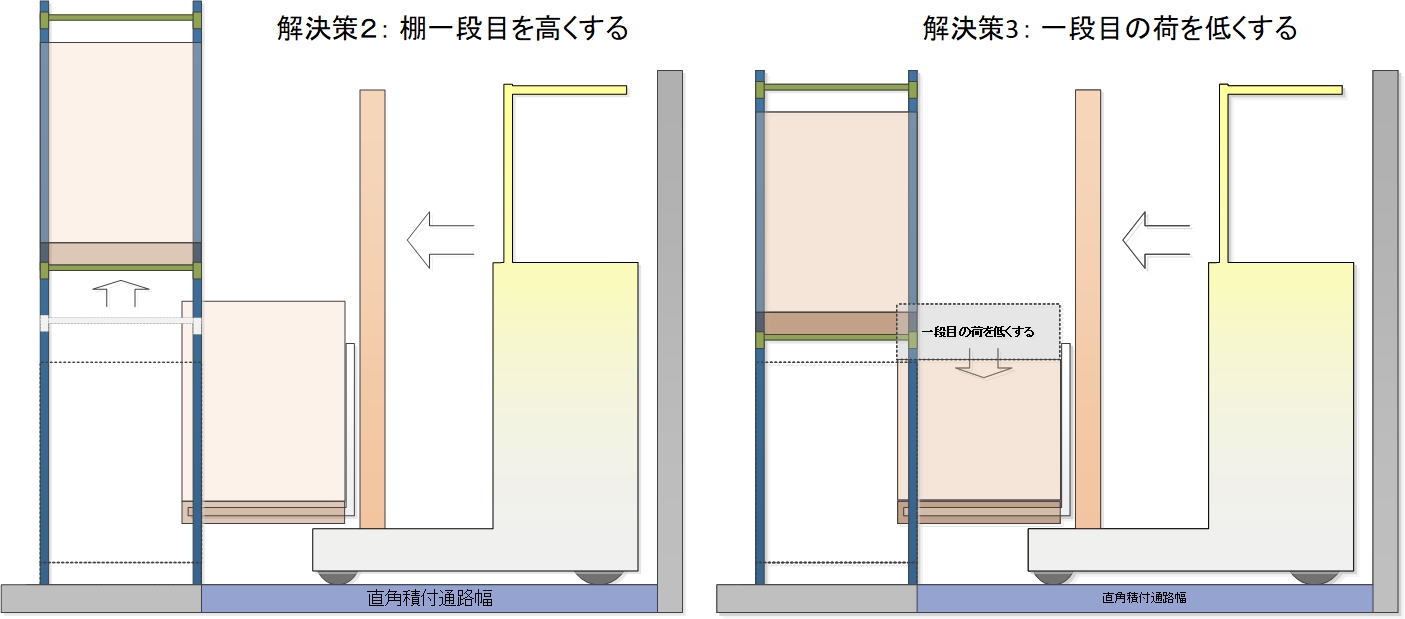

ビーム高の調整: 2段目のビーム高をアウトリガーの高さ（約250mm）分、嵩上げする。
荷高の調整: 1段目のパレット高を250mm低く抑える。

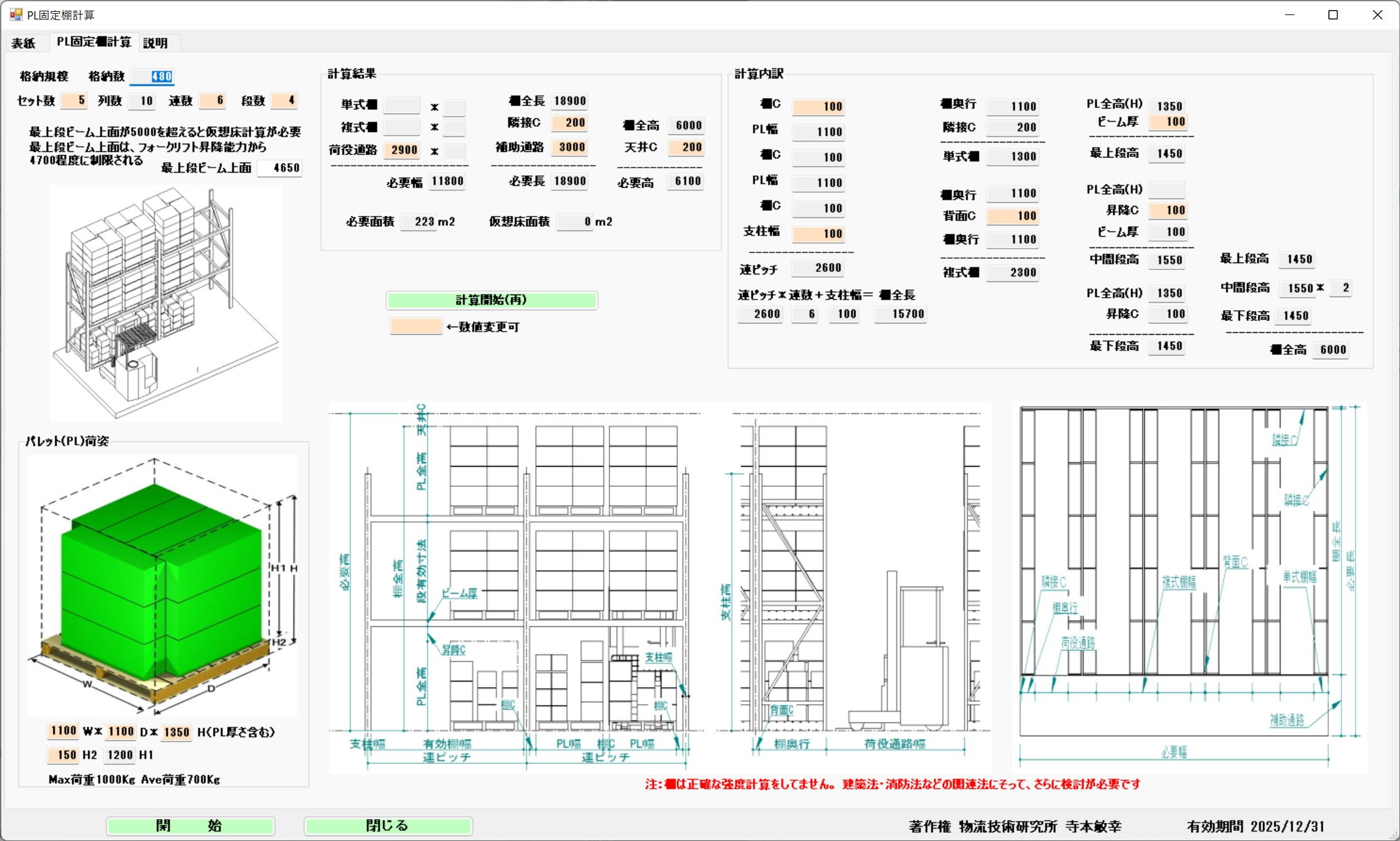

| 計算画面 |
 |
||||||
PL荷姿
|
||||||
| フォークリフト荷重低減 最上段ビーム上面高＋200のフォークリフト揚高が必要。 通常、フォークリフトは３ｍ以上の揚高は、高くなるほど積載荷重が低減。１ランク上のフォークリフトが必要となる場合がある。 フォークリフト荷重低減は荷重中心（パレットの大きさ）と揚高によって変る。
|
| 上記図を側面から見た図 | ||||
|
||||
 |
||||
|
